1. Cov khoom siv iav, cov khoom siv thiab daim ntawv thov ntawm cov organic chemistry thwmsim
Cov khoom siv iav, cov khoom siv hlau, cov cuab yeej hluav taws xob thiab lwm yam khoom siv hauv kev sim tshuaj lom neeg tau qhia raws li hauv qab no:
(1) iav iav

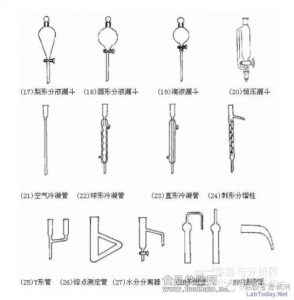

Organic sim iav glassware (saib pic 2.1, pic 2.2), raws li tus qauv ntawm lub qhov ncauj ntsaws thiab sib tsoo, thiab muab faib ua ob hom kev sib tsoo cov cuab yeej thiab cov cuab yeej zoo tib yam.
Vim tias cov cuab yeej sib tsoo tus qauv tuaj yeem txuas rau ib leeg, kev siv yooj yim thiab nruj, thiab nws yuav maj mam hloov cov twj paj nruag. Kev siv cov iav iav yuav tsum tau ua tib zoo saib xyuas. iav uas yooj yim rau swb (xws li puag ncig hauv qab khob) yuav tsum tsis txhob muab tso rau overlapping kom tsis txhob tawg.
Tsuas yog ob peb lub iav, xws li cov raj ntsuas thiab cov beakers, feem ntau tsis tuaj yeem ua kom sov ncaj qha nrog hluav taws. Conical flasks tsis siab resistant thiab tsis tuaj yeem siv rau decompression.
Cov iav iav tuab (xws li lub tshuab nqus tsev lim dej) tsis muaj cua sov thiab yog li tsis tuaj yeem ua kom sov. Cov thawv ntim dav dav (xws li beakers) tsis tuaj yeem khaws cov kuab tshuaj organic uas tsis muaj zog. Tom qab lub khob iav nrog lub piston tau ntxuav lawm, ib daim ntawv yuav tsum muab tso rau nruab nrab ntawm lub piston thiab lub nplhaib sib tsoo kom tsis txhob lo.
Yog tias nws daig, siv cov roj nplua nyeem lossis cov kuab tshuaj organic nyob ib ncig ntawm lub nplhaib sib tsoo, tom qab ntawd tshuab cua kub nrog lub tshuab ziab plaub hau, lossis boil nws nrog dej thiab tom qab ntawd coj mus rhaub lub ntsaws nrog cov ntoo thaiv kom loosen nws.
Tsis tas li ntawd, nws tsis tuaj yeem siv tus pas ntsuas kub los ua ib qho kev sib tw lossis ntsuas qhov kub siab tshaj qhov ntsuas. Tus pas ntsuas kub yuav tsum maj mam txias tom qab siv. Tsis txhob yaug tam sim nrog dej txias kom tsis txhob tawg.
Rau cov organic chemistry thwmsim, nws yog qhov zoo tshaj plaws los siv cov qauv hauv av iav ntsuas. Cov cuab yeej no tuaj yeem txuas nrog tib lub xov tooj sib tsoo cov chaw nres nkoj kom tshem tawm qhov xav tau ntawm cov ntsaws ruaj ruaj thiab qhov, nrog rau kev tshem tawm cov kab mob ntawm cov reactants los yog cov khoom los ntawm cork lossis roj hmab stoppers.
Qhov loj ntawm cov qauv hauv av iav ntsuas feem ntau yog qhia los ntawm tus lej, uas yog cov stain ntawm lub ntsaws (los yog roj hmab stopper). Qhov loj ntawm cov qauv hauv av iav ntsuas feem ntau yog qhia los ntawm tus lej, uas yog millimeter integer ntawm qhov loj kawg ntawm txoj kab uas hla ntawm qhov chaw sib tsoo.
Feem ntau siv yog 10, 14, 19, 24, 29, 34, 40, 50 thiab lwm yam. Qee lub sij hawm nws kuj tau sawv cev los ntawm ob pawg ntawm cov lej, thiab lwm cov lej qhia txog qhov ntev ntawm qhov sib tsoo. Piv txwv li, 14/30 txhais tau hais tias txoj kab uas hla ntawm qhov sib tsoo yog 14mm ntawm qhov siab tshaj plaws thiab qhov ntev ntawm qhov sib tsoo lub qhov ncauj yog 30mm.
Tib tus naj npawb ntawm kev sib tsoo thiab sib tsoo plugs tuaj yeem txuas nrog nruj. Qee lub sij hawm ob lub khob iav, yog tias lawv tsis tuaj yeem txuas ncaj qha vim muaj cov lej sib tsoo sib txawv, tuaj yeem txuas tau los ntawm kev sib tsoo cov lej sib txawv (lossis loj taub hau) [saib pic 2.2(9)].
Nco ntsoov thaum siv tus qauv iav iav:
(1) Lub qhov ncauj sib tsoo yuav tsum huv. Yog tias muaj cov khoom khib nyiab, qhov sib tsoo lub qhov ncauj yuav tsis txuas nrog nruj thiab ua rau cov pa tawm. Yog tias muaj cov khoom tawv, nws yuav ua rau kev sib tsoo.
(2) Ntxuav thiab disassemble tom qab siv. Txwv tsis pub, yog tias nws muab tso rau lub sijhawm ntev, qhov sib koom ua ke ntawm qhov sib tsoo lub qhov ncauj feem ntau yuav lo thiab nws nyuaj rau disassemble.
(3) Tsis tas yuav tsum tau siv cov roj nplua nyeem rau lub hom phiaj sib tsoo kom tsis txhob muaj kev sib kis ntawm cov reactants lossis cov khoom. Yog tias muaj lub hauv paus muaj zog hauv cov tshuaj tiv thaiv, cov roj nplua nyeem yuav tsum tau siv los tiv thaiv kev sib koom ua ke ntawm kev sib tsoo ntawm kev sib tsoo vim alkali corrosion thiab tsis tuaj yeem disassembled. Thaum lub tshuab nqus tsev distillation, lub qhov ncauj sib tsoo yuav tsum tau coated nrog lub tshuab nqus tsev roj kom tsis txhob muaj cua nkag.
(4) Thaum txhim kho tus qauv sib tsoo iav ntsuas, nws yuav tsum tau ua kom ntseeg tau tias nws yog qhov tseeb, huv si, thiab ruaj khov kom cov kev sib tsoo ntawm kev sib tsoo tsis raug rau kev ntxhov siab ntawm skewing, txwv tsis pub lub ntsuas yuav yooj yim tawg, tshwj xeeb tshaj yog. thaum cua sov, lub ntsuas cua sov thiab qhov kev ntxhov siab ntau dua.
WUBOLAB yog ib tus kws tshaj lij heev Laboratory glassware chaw tsim tshuaj paus.
2 cov khoom siv hlau
Cov hlau feem ntau siv hauv cov kev sim organic yog hlau ncej, hlau clip, hlau nplhaib, tripod, da dej da dej, tweezers, txiab, daim duab peb sab, cov ntaub ntawv puag ncig, ntsaws xovxwm, puncher, chav generator, roj teeb, stainless hlau scraper, nqa platform, thiab lwm yam. .
3 Cov cuab yeej hluav taws xob thiab cov khoom siv hluav taws xob me me
(1) plaub hau tshuab
Lub tshuab ziab plaub hau uas siv hauv chav kuaj yuav tsum tuaj yeem tshuab cua txias thiab cua kub rau cov khoom siv iav kom qhuav. Nws yuav tsum tau muab tso rau hauv qhov chaw qhuav kom tsis txhob ya raws thiab corrosion. Tsis tu ncua lubrication
(2) hluav taws xob cua sov tsho (los yog hluav taws xob cua sov cap)

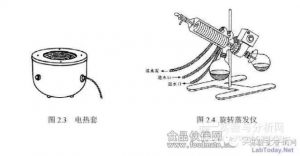

Nws yog lub tshuab rhaub uas iav fiber ntau qhwv nrog hluav taws xob cua sov hlau thiab woven rau hauv lub kaus mom zoo li (saib pic 2.3). Thaum cua sov thiab distilling organic teeb meem, nws tsis yooj yim los ua hluav taws vim nws tsis qhib nplaim taws, thiab nws thermal efficiency kuj siab.
Cov cua kub cua sov yog tswj los ntawm lub siab tswj kev hloov pauv, thiab qhov kub siab tshaj plaws tuaj yeem ncav cuag li 400 ° C, uas yog ib qho yooj yim thiab muaj kev nyab xeeb cov khoom siv cua sov hauv cov organic kuaj.
Qhov ntim ntawm lub tes tsho hluav taws xob cua sov feem ntau sib phim nrog lub ntim ntawm lub hwj. Los ntawm 50mL, ntau yam specifications muaj. Lub tes tsho hluav taws xob cua sov feem ntau yog siv los ua qhov cua sov rau reflow cua sov.
Thaum nws yog siv rau distillation los yog lub tshuab nqus tsev distillation, raws li lub distillation zuj zus, cov ntsiab lus ntawm lub raj mis maj mam txo.
Nyob rau lub sijhawm no, cua sov nrog lub tes tsho hluav taws xob ua rau lub raj mis phab ntsa overheat thiab ua rau cov distillate yuav scorched. Yog tias lub tsho hluav taws xob cua sov ntawm qhov loj dua yog siv, qhov siab ntawm lub lifting platform ntawm lub tes tsho hluav taws xob hluav taws xob yog tsis tu ncua thaum lub sij hawm distillation txheej txheem, thiab qhov tshwm sim scorching yog txo.
(3) Rotary evaporator
Lub evaporator teb yog tsim los ntawm lub condenser thiab lub receiver uas tau tsav los ntawm lub cev muaj zog los tig lub evaporator (piv txwv li hauv qab khob) (saib daim duab 2.4). Nws tuaj yeem ua haujlwm nyob rau hauv ib txwm muaj siab lossis txo qis. Nws tuaj yeem muab pub rau ib zaug lossis hauv ib pawg.
Evaporate cov kua. Vim qhov kev hloov pauv tas li ntawm cov evaporator, zeolite tuaj yeem zam yam tsis muaj pob. Thaum lub evaporator rotates, evaporation nto ntawm cov kua pub yog loj heev, thiab evaporation ceev yog ceev. Yog li ntawd, nws yog ib qho cuab yeej zoo tshaj plaws rau kev tsom mus rau cov kev daws teeb meem thiab rov qab cov kuab tshuaj.
(4) Kev tswj hluav taws xob hloov hluav taws xob
Lub tshuab hluav taws xob tswj hluav taws xob yog cov cuab yeej siv los kho lub zog hluav taws xob, thiab feem ntau yog siv los kho qhov kub thiab txias ntawm cov cua sov hluav taws xob.
(5) Hluav taws xob tov khoom
Lub tshuab hluav taws xob agitator (los yog lub cev muaj zog me me nrog lub siab tswj kev hloov pauv) yog siv rau kev ntxhov siab hauv kev sim cov organic. Feem ntau siv tau rau cov kev daws teeb meem xws li roj thiab dej los yog cov tshuaj tiv thaiv-kua. Tsis haum rau viscous gelatinous ntau dhau. Yog hais tias nws yog overloaded, nws kub heev thiab hlawv. Nws yuav tsum tau txuas nrog hauv av xaim thaum siv. Nws yuav tsum tau khaws cia huv thiab qhuav, noo noo-pov thawj thiab corrosion-proof. Bearings yuav tsum nco ntsoov refueled kom muaj lubrication.
(6) Sib nqus stirrer
Nws muaj cov hlau mos (hu ua magnetic bar) kaw nrog iav lossis yas thiab cov hlau nplaum rotatable. Muab cov pas nrig sib nqus rau hauv lub thawv reactant kom tau nplawm, tso lub thawv rau ntawm lub tais agitator nrog lub rotating magnetic teb, tig rau lub hwj chim, hloov lub magnetic teb vim yog kev sib hloov ntawm cov hlau nplaum sab hauv, thiab tig cov hlau nplaum sab hauv. thawv. , kom ua tiav lub hom phiaj ntawm kev sib tov. Ib qho kev sib nqus sib nqus (xws li Hom 79-1 magnetic stirrer) muaj lub pob qhov rooj uas tswj qhov ceev ntawm cov hlau nplaum thiab cov khoom siv cua sov tswj.
(7) Qhov cub
Lub qhov cub yog siv los ua kom qhuav iav los yog cov khoom qhuav uas tsis yog corrosive thiab tsis decompose thaum rhuab. Cov khoom siv hluav taws xob tsis zoo lossis cov khoom siv iav uas nyuam qhuav yaug nrog cawv lossis acetone yuav tsum tsis txhob muab tso rau hauv qhov cub kom tsis txhob tawg.
Cov lus qhia siv lub qhov cub: Tom qab txuas lub hwj huam mov, koj tuaj yeem qhib lub tshuab hluav taws xob, tom qab ntawd tig lub pob qhov rooj ntsuas kub los ntawm txoj hauj lwm "0".
Rau ib qho twg (nyob ntawm qhov cub qauv), lub qhov cub yuav pib cua sov thiab lub teeb liab yuav teeb. Yog tias muaj lub tshuab ua haujlwm, tig lub tshuab ua kom lub tshuab ua kom lub tshuab ua haujlwm.
Thaum tus pas ntsuas kub nce mus rau qhov ntsuas kub ua haujlwm (saib los ntawm tus ntsuas ntsuas kub nyeem ntawv nyob rau sab saum toj ntawm lub qhov cub), qhov ntsuas kub ntawm qhov ntsuas kub tau maj mam tig rov ua dua, thiab qhov taw qhia lub teeb tsuas yog tig tawm. Ntawm qhov chaw hloov chaw ntawm qhov taw qhia lub teeb, nws yog qhov ntsuas kub tsis tu ncua.
Feem ntau, cov khoom siv iav yuav tsum tau ntws ua ntej, thiab tom qab ntawd muab tso rau hauv qhov cub yam tsis muaj dej ntws. Qhov ntsuas kub yog nce thiab tswj qhov kub ntawm li 100-120 ° C. Cov qhov cub hauv chav kuaj yog cov cuab yeej siv. Thaum muab cov cuab yeej iav tso rau hauv qhov cub, lawv yuav tsum tau muab tso rau saum toj mus rau hauv qab kom tsis txhob muaj cov dej seem ntawm cov dej ntws los ua kom cov iav hauv qab tawg.
Thaum tshem cov cuab yeej qhuav, siv daim ntaub qhuav los tiv thaiv scald. Tsis txhob kov cov dej tom qab tshem tawm kom tsis txhob tawg. Tom qab tshem tawm cov iav kub, yog tias nws tso cai rau nws tus kheej kom txias, phab ntsa feem ntau yuav condensed. Lub tshuab cua tshuab tuaj yeem tshuab tau rau hauv cov cua txias kom pab nws txias, thiaj li txo cov condensation ntawm cov dej ntawm phab ntsa.
4 lwm yam khoom siv
(1) platform scale
Hauv cov chaw soj nstuam organic synthesis, cov cuab yeej siv feem ntau siv los ntsuas qhov hnyav ntawm cov khoom yog cov nplai platform. Qhov siab tshaj plaws ntawm qhov ntsuas yog 1000g, lossis 500g, uas tuaj yeem hnyav rau 1g. Yog tias siv lub ntsuas tshuaj (tseem hu ua me me), qhov hnyav tshaj plaws yog l00g, uas tuaj yeem hnyav rau 0.1g.
(2) Torque balance
- Nyob rau hauv cov ntaub ntawv ntawm semi-micro npaj, ib tug torque tshuav nyiaj li cas yuav siv tau vim lub rhiab heev ntawm cov pa scale yog tsis txaus. Qhov sib npaug torque tuaj yeem raug rau 0.0lg. Kho cov ko taw screws kom sib npaug ntawm sab laug thiab sab xis ua ntej siv. Thaum hnyav lg lossis tsawg dua, nws tuaj yeem hloov kho los ntawm kev tig lub pob qhov rooj loj.
(3) lub tog raj kheej
Nco ntsoov thaum siv lub tog raj kheej:
Lub tog raj kheej yuav tsum tau muab tso rau hauv qhov chaw txias, qhuav kom deb ntawm qhov chaw sov kom tsis txhob muaj tshav ntuj ncaj qha. Hydrogen cylinders yuav tsum tau muab tso rau hauv chav tsev roj av cais tawm ntawm chav kuaj. Lub tog raj kheej steel yuav tsum tau muab tso rau hauv tsawg li tsawg tau hauv chav kuaj.
Thaum nqa lub tog raj kheej, ntsia hlau lub hau, muab cov roj hmab band, thiab maj mam tuav nws kom tsis txhob ntog lossis vibrating.
Thaum siv lub tog raj kheej, yog tias nws tau muab tso ncaj, nws yuav tsum tau khi los yog khi nrog cov hlau kom tsis txhob poob; yog tias nws tau muab tso rau hauv kab rov tav, nws yuav tsum ruaj khov kom tsis txhob dov, thiab cov roj thiab lwm yam khoom siv organic yuav tsum tau tiv thaiv kom tsis txhob muaj kab mob hauv lub tog raj kheej.
cylinders yuav tsum tau siv nrog decompression rooj. Feem ntau, cov roj hluav taws xob (hydrogen, acetylene, thiab lwm yam) lub tog raj kheej valve threads yog thim rov qab, thiab cov roj uas tsis yog-combustion los yog combustion-supporting gas (nitrogen, oxygen, thiab lwm yam) lub tog raj kheej valve threads yog qhov zoo. Ntau lub rooj decompression yuav tsum tsis txhob sib xyaw. Qhib lub valve Yuav tsum sawv ntawm sab nraud ntawm lub rooj decompression kom tiv thaiv lub rooj decompression los ntawm kev tawm thiab raug mob.
Cov roj hauv lub tog raj kheej tsis muaj, thiab yuav tsum tau khaws cia siab tshaj 0.5% ntsuas qhov ntsuas kom tsis txhob muaj kev phom sij thaum rov ua dua.
Thaum siv cov roj hluav taws xob, yuav tsum muaj cov cuab yeej los tiv thaiv tempering (qee lub rooj decompression muaj cov cuab yeej zoo li no). Ib tug zoo tooj liab hlau mesh yog muab tso rau hauv lub conduit, thiab ib tug kua foob yog ntxiv rau lub pipeline los tiv thaiv nws.
Cov thooj voos kheej kheej yuav tsum raug kuaj xyuas tsis tu ncua (cov thooj voos kheej kheej raug tshuaj xyuas ib zaug txhua peb xyoos). Yog tias nws tsis raug kuaj lossis qhov corrosion hnyav, nws yuav tsum tsis txhob siv, thiab lub tog raj kheej xau yuav tsum tsis txhob siv.
(4) Decompression rooj
Lub rooj decompression muaj tag nrho lub siab ntsuas qhov qhia txog lub tog raj kheej siab, lub siab txo valve rau kev tswj lub siab, thiab ib nrab lub ntsuas ntsuas tom qab lub siab txo. Thaum siv, thov xyuam xim rau kev sib txuas ntawm lub rooj decompression thiab lub tog raj kheej (tsis txhob ntsia hlau!), ces tig lub siab tswj valve ntawm lub rooj decompression mus rau qhov chaw xoob (piv txwv li, kaw).
Tom qab ntawd qhib lub tog raj kheej tag nrho cov roj valve, tag nrho lub ntsuas siab qhia tag nrho cov roj siab hauv lub raj mis. Tshawb xyuas cov pob qij txha (nrog rau cov dej xab npum) yam tsis muaj dej, tom qab ntawd maj mam tuav lub siab tswj lub valve kom cov roj maj mam dhau mus rau qhov system. Thaum siv, thawj zaug kaw lub tog raj kheej tag nrho valve thiab tso cov roj ntawm lub kaw lus.
Thaum tag nrho cov ntsuas siab thiab qhov ntsuas qhov siab ib nrab taw qhia rau 0, loosen lub siab tswj valve. Yog hais tias qhov kev sib txuas ntawm lub tog raj kheej thiab lub rooj decompression yog to, lub gasket yuav tsum tau muab ntxiv los kaw nws. Nws yuav tsum tsis txhob thaiv nrog hemp thiab lwm yam ntaub ntawv. Tshwj xeeb, lub tog raj kheej oxygen thiab cov ntxhuav decompression yuav tsum tsis txhob oiled. Qhov no yuav tsum tau muab sau tshwj xeeb.
Thib ob, cov cuab yeej siv rau kev sim tshuaj organic
- Txhawm rau pab txhawb kev tshuaj xyuas thiab sib piv ntawm cov haujlwm yooj yim uas muaj nyob rau hauv kev sim tshuaj lom neeg, cov cuab yeej ntawm reflux, distillation, gas absorption thiab agitation yog tham ntawm no.

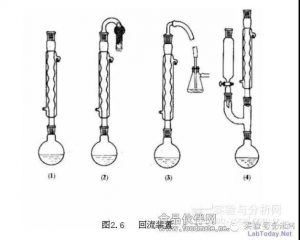

1 reflux ntaus ntawv
Ntau cov tshuaj lom neeg cov tshuaj tiv thaiv yuav tsum tau ua nyob ze ntawm qhov kub ntawm cov kuab tshuaj los yog kua reactant ntawm cov tshuaj tiv thaiv kab mob, nyob rau hauv cov ntaub ntawv no siv ib tug reflux unit (saib daim duab 2.6). Daim duab 2.6(1) yog ib qho khoom siv cua sov reflow; Daim duab 2.6(2) yog cov khoom siv dej noo-pov thawj cua sov reflow; Daim duab 2.6(3) yog cov khoom siv reflow nrog cov roj uas tsim los ntawm kev nqus cov tshuaj tiv thaiv, haum rau cov dej-soluble gas thaum lub sij hawm reflow (xws li: Kev sim ua los ntawm HCl, HBr, SO2, thiab lwm yam.; Daim duab 2.6(4) yog cov cuab yeej muaj peev xwm ntawm ib txhij tso kua dej thaum lub sij hawm reflux Ua ntej reflux cua sov, lub zeolite yuav tsum tau muab tso ua ntej.
Raws li qhov kub kub ntawm cov kua hauv lub raj mis, nws tuaj yeem ua kom sov ncaj qha los ntawm dej da dej, da dej roj lossis asbestos net. Nyob rau hauv cov xwm txheej, cov asbestos net feem ntau tsis siv los ncaj qha tshav kub nrog qhib nplaim taws. Tus nqi ntawm reflux yuav tsum tau tswj kom cov kua vapor infiltration tsis tshaj ob spheres.
2 chav distillation
Distillation yog ib txoj hauv kev rau kev sib cais ob lossis ntau dua cov kua uas muaj qhov sib txawv loj hauv qhov kub thiab txias thiab tshem tawm cov kuab tshuaj organic. Ob peb chav distillation (saib daim duab 2.7) tuaj yeem siv rau cov kev cai sib txawv. Daim duab 2.7(1) yog qhov feem ntau siv distillation chav tsev. Txij li thaum lub qhov hluav taws xob ntawm chav tsev no qhib rau cov huab cua, nws yuav dim lub vapor ntawm distillate. Yog tias cov kua dej uas tsis tshua muaj kub kub uas tsis hloov pauv yog distilled, ceg ntawm cov kua-pipe yuav tsum txuas nrog lub raj roj hmab. , mus rau lub dab dej los yog sab nraud. Cov ceg yeeb nkab txuas nrog rau cov yeeb nkab kom qhuav thiab tuaj yeem siv los ua cov dej tsis zoo-pov thawj distillation.

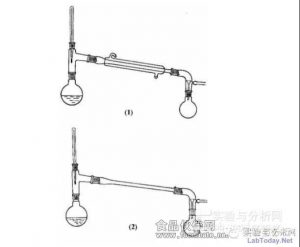

Daim duab 2.7 (2) yog lub tshuab distillation siv lub raj cua condensing, uas feem ntau yog siv los distilled kua uas muaj qhov kub siab tshaj 140 ° C. Yog tias siv lub condenser ncaj nraim, lub raj condenser yuav tawg vim qhov kub ntawm cov kua vapor. Daim duab 2.7 (3) yog ib qho cuab yeej rau evaporating ib tug loj npaum li cas ntawm cov kuab tshuaj. Txij li cov kua tuaj yeem txuas ntxiv ntxiv los ntawm kev xa rov qab funnel, qhov ceev ntawm kev xa me me tuaj yeem hloov kho, thiab lub raj mis distillation loj tuaj yeem zam tau.
3. Gas nqus khoom
Cov cuab yeej nqus pa roj (saib daim duab 2.8) yog siv los nqus cov pa taws thiab dej-soluble gases xws li HCl, SO2, thiab lwm yam uas tsim thaum lub sij hawm cov tshuaj tiv thaiv. Ntawm lawv, Daim duab 1.8(1) thiab 18.(2) tuaj yeem siv los ua cov khoom siv nqus rau cov pa roj me me. Lub iav funnel nyob rau hauv 2.8 (1) yuav tsum tau me ntsis inclined kom lub funnel yog ib nrab ntawm cov dej thiab ib nrab ntawm cov dej.
Qhov no yuav tiv thaiv cov roj los ntawm kev khiav tawm thiab tiv thaiv dej
Nws yog sucked rov qab rau hauv cov tshuaj tiv thaiv flask. Yog tias muaj roj ntau ntau thaum cov tshuaj tiv thaiv lossis cov pa tawm sai sai, cov cuab yeej ntawm daim duab 2.8(3) tuaj yeem siv. Cov dej ntws los ntawm qhov kawg (dej uas tuaj yeem tawm ntawm lub condenser) mus rau hauv lub raj mis lim thiab ntws mus rau ntawm lub dav hlau tas li. . Lub raj iav tuab tsuas yog protrudes rau hauv dej thiab raug kaw los ntawm dej kom tsis txhob muaj pa tawm mus rau hauv qhov chaw. Lub raj iav tuab hauv daim duab kuj tuaj yeem hloov los ntawm Y-shaped raj.
4 lub tshuab stirring
Thaum cov tshuaj tiv thaiv yog nqa tawm nyob rau hauv ib tug homogeneous tov, nws yog feem ntau ua tau kom tsis txhob agitation vim hais tias cov tshuaj muaj ib tug tej yam kev mob ntawm convection thaum lub sij hawm cua sov, yog li ua kom cov kua feem uniformly rhuab.
Yog hais tias nws yog ib tug heterogeneous cov tshuaj tiv thaiv, los yog ib tug ntawm cov reactants yog maj ntxiv dropwise, nyob rau hauv thiaj li yuav sib tov nws sai li sai tau thiab uniformly li sai tau, kom tsis txhob muaj qhov tshwm sim ntawm lwm yam sab los yog decomposition ntawm cov organic teeb meem vim lub zos overheating; Qee zaum cov khoom siv tshuaj tiv thaiv yog khoom.
Yog hais tias lub stirring tsis tau ua, cov tshuaj tiv thaiv yuav mus smoothly; Nyob rau hauv cov ntaub ntawv no, stirring yog yuav tsum tau. Kev siv cov cuab yeej nplawm hauv ntau qhov kev sim hluavtaws tsis tsuas yog tso cai rau kev tswj kom zoo dua ntawm cov tshuaj tiv thaiv kub, tab sis kuj txo lub sij hawm cov tshuaj tiv thaiv thiab ua kom cov qoob loo.

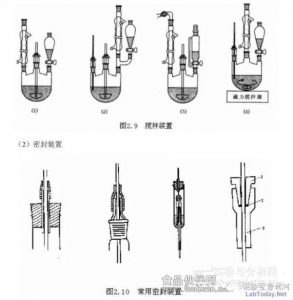

Cov khoom siv sib xyaw uas nquag siv tau pom hauv daim duab 2.9. Daim duab 2.9(1) yog ib qho kev sim uas muaj peev xwm ntawm ib txhij stirring, refluxing thiab ntxiv kua los ntawm ib tug xa me nyuam tub funnel; cov cuab yeej ntawm daim duab 2.9(2) tuaj yeem ntsuas qhov ntsuas kub ntawm cov tshuaj tiv thaiv ib txhij; Daim duab 2.9(3) yog lub tshuab nplawm nrog lub tshuab ziab khaub ncaws Daim duab 2.9(4) yog sib nqus nplawm.
5 cov cuab yeej cuab tam txoj kev
Cov iav ntsuas cov cuab yeej siv feem ntau siv hauv kev sim tshuaj lom neeg feem ntau siv hlau clips los txhim kho cov twj paj nruag rau cov hlau ncej. Ob chav clamp ntawm cov hlau clip yuav tsum tau txuas nrog cov ntaub ntawv mos xws li roj hmab thiab flannel, los yog qhwv nrog asbestos hlua thiab ntaub strip. Yog hais tias cov hlau clamp yog ncaj qha mus rau lub iav ntsuas, nws yooj yim rau pinch lub ntsuas.
Thaum clamping lub khob iav nrog cov hlau clip, ua ntej clamp ob lub clamp nrog rau sab laug tes ntiv tes, thiab tom qab ntawd ceev cov hlau clamp ntsia hlau. Thaum tus ntiv tes clamp pom tias cov ntsia hlau kov ob lub clamp, nws tuaj yeem nres qhov kev sib hloov, kom cov khoom tsis xoob. .
Noj cov khoom siv reflow [Daim duab. 1.6(2)] Raws li piv txwv, lub ntsuas yog thawj zaug clamped rau lub raj mis caj dab ntawm lub thoob hauv qab lub raj mis nrog hlau clamp raws li qhov siab ntawm qhov cua sov (feem ntau raws li qhov siab ntawm lub tripod), thiab yog tsau rau vertically. tus ncej hlau. Lub thav duab hlau yuav tsum fim sab nraud ntawm lub rooj sib tw xeem thiab yuav tsum tsis txhob skewed. Yog hais tias lub thav duab hlau yog skewed, qhov nruab nrab ntawm lub ntiajteb txawj nqus yog inconsistent thiab cov cuab yeej tsis ruaj khov.
Tom qab ntawd, qhov qis kawg ntawm tus kheej kheej condensation raj yog tsau rau sab saum toj ntawm lub khob nrog cov hlau clip vertically, thiab tom qab ntawd cov hlau clip yog loosened, lub condensation tube yog muab tso rau hauv, qhov chaw nres nkoj sib tsoo yog nruj nreem ntsia hlau, thiab tom qab ntawd cov hlau txuas. clip yog me ntsis nruj kom kho lub condensation raj. Yog li ntawd cov hlau clip nyob rau hauv ib qho chaw nyob rau hauv nruab nrab ntawm lub condenser raj. Txuas lub condensate nrog ib tug haum roj hmab hose nrog lub inlet hauv qab no thiab lub qhov hluav taws xob saum toj no. Thaum kawg, nias 1.6(2) kom qhuav lub raj rau saum lub condenser.
Cov cai dav dav rau kev txhim kho cov twj paj nruag:
(1) ua ntej thiab tom qab ntawd nce, ntawm sab laug mus rau sab xis;
(2) Qhov tseeb, huv si, ruaj khov, thiab raug; nws cov axis yuav tsum sib npaug zos rau ntawm ntug ntawm lub rooj zaum.
